【キーボード】6年前のRealForceを復活させることはできる!?その3

  • 2014.04.14 Monday
  • 22:12
JUGEMテーマ:コンピュータ

------------------------------------------
【キーボード】6年前のRealForceを復活させることはできる!?その3
http://pro.art55.jp/?eid=1304218

【キーボード】6年前のRealForceを復活させることはできる!?その1
http://pro.art55.jp/?eid=1304216

【キーボード】6年前のRealForceを復活させることはできる!?その2
http://pro.art55.jp/?eid=1304217
------------------------------------------


前回は、鉄板の錆対策とキートップの受け口の清掃・グリスアップを行いました。また、ゴムの部分に細かいごみは降り注いでいたことを確認し、サイバークリーン、通称スライムを使ってほこりの除去を行いましたが、外側しか清掃できていない状態です。そこで、今回は、電子基板とゴムの部分を清掃していきたいと思います。

用意したものは「無水エタノール(99.5%)」です。ゴムと基盤を分離して水洗いならぬアルコール洗いをしたいと思います。ちなみに無水エタノールは薬局やAmazonで購入できます。消毒用エタノールより純度が高く、飲んだり、消毒用に使ってはダメなので注意が必要です。

○冷蔵庫の外側・証明器具のカサ・鏡等に
○換気扇・レンジ・オーブン・レンジまわりの壁等に
○便器・便座等に
○密封容器についた食品の臭いとりに

とラベルに書かれます。

それではRealForceさんを分解していきます。裏面の爪を外して、ケースから脱皮させます。
電子基板のねじを外して、電子基板と鉄板を分離します。
電子基板に張り付ているゴムを外して、アルコールでふきます。
※アルコールでゴムをふくと、ゴムが痛むことがあるそうです。うん、やっちまったい!

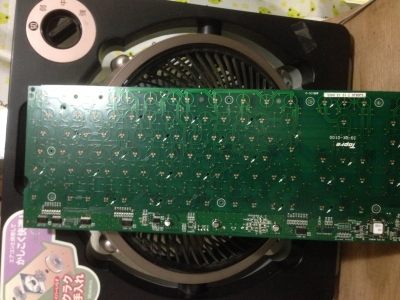

電子基板をアルコールでじゃぶじゃぶ洗います。



乾かします。


テンキーの部分のゴムが大分へたっていました。


-キーと*キーの間が浮き上がっています。さらにねじ穴をふさいでしまってます。+キーと9キーのゴムが重なってしまってます。


というわけでハサミでチョキチョキして、ゆがみを修正しました。

そうそう、ゴムは全部くっついているわけではなくキーによって独立したりしています。よってばらばらになった場合、パズルを解くことになるので、写真を撮っておくと幸せになります。





鉄板と結合させ、ねじ受けがあるタイプのネジの端四点を仮止めして、PCにつなげてテストしてみました。結果+キーの重くなってました。失敗です。重くなる理由として、ゴムの中心がずれている。ゴムの空気の抜け口がふさがれている。の、どちらかだと思います。バネがずれていた場合は、重みが変わるのではなく、キーの反応する位置が深くなったり、反応しなくなったりと、反応が変わります。

そうそう、キーの押上圧力はどうやら、ゴムの空気穴の容量が大きな要因を占めているようです。仮止めをして、キーをたたいた場合、基盤とゴムに隙間が生じているため、空気が簡単に抜けてしまいます。そのため、タイプピングがすごく軽くなりました。ねじをしっかり締めれば逆に重くなると思います。これは想像ですが、30gとか40gという押上圧は、この空気の通り道の容量の違いなのかな?って想像ですが予想しています。実際見比べないとわかりませんが、残念ながらこの筐体はAll45gなので見比べる対象がありませんでした。

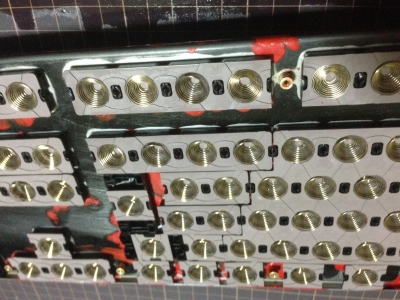

蛇足は置いておいて、ねじをいったんはずし、ゴムとバネを微調整。バネが結構ずれているものがあったので、危ないところでした。うん。おおざっぱすぎました。

ねじを止めて再度テスト。OKでした。

ということで、ねじをすべてしめて、蓋を閉めて終了です。

今回、完全に電子基板とゴムを分離してしまったため、今まで張り付いていた部分から空気が抜けるのか、少しだけキーが軽くなりました。好みの問題だとは思いますが、強いのがお好みなら強めにネジをしめ、逆が良いなら緩めで多少微調節ができそうです。ただし、緩すぎると故障の原因になると思うので注意ですね。

まとめ、

・ゴムには空気穴がある。(空気穴からごみが入り込む可能性もある)
・ゴムの押上圧は、空気穴の容量が関与しているぽい。
・電子基板は無水アルコールで洗うとごみを落とせる(自己責任で!)
・ネジは二種類ある。基盤と鉄板をくっつける役割と基盤とゴムの密着度を調節できるネジ(勘違いかも)

こんなところです。しかし、大分、キーボードがきれいになりました。最初のキートップしたのゴミさんこんにちわ状態から考えると大分きれいになりました。キートップの戻りも早くなりましたし、反発力も自分好みに調整できました。うん。狙った以上の成果が得られたのでかなり満足です!
コメント
こんにちは。
僕も念願のリアルフォースを手にしました。
分解後、組立をしたらキーを押すとカシュカシュと空気の音がするようになってしまったんです。

ネジを緩めても同じ症状で。。。

多分基盤と鉄板のネジトルクが原因だと思うんですが、正しくつけるコツはありますか?

キーは空気に引っかかって重たい感じです。
  • 分解大好き
  • 2016/05/18 10:09 AM
こんにちわ。
全くの素人なのでよくわかりませんが、
経験上からいうとゴムがずれている場合は押し心地が悪く、
音がプシュって感じになったことがあります。
あと戻りも悪くなります。

ネジが均等になっていない場合はどうなるのかよくわかりませんが、
鉄板と基盤を良く合わせてから、なるべく対角線上にあるネジから
ネジが重くなる一歩手前まで狩り締めし、全部、締め終えてから
最後に本締めするですかね。
ネジ穴にゴムが重なっていたりすると巻き込んでしまうという可能性もあるかもしれません。
  • art55
  • 2016/05/22 5:22 PM
